CANON 20D/30D 對焦屏安裝教學

這些型號相機除了對焦屏尺寸不太一樣之外,它們的安裝的方法幾乎都是一樣的~唯一差別就是20D/30D需要更細心的對準中心點的位置~~

~~準備工作~~

1.請準備好小弟寄給您的對焦屏跟安裝說明書及附帶的機絲頭

2.請將您的雙手洗乾淨,作業環境忌諱塵土飛楊,所以請關上電風扇及窗戶,有必要的話請做一下內務整理

3.清出一個乾淨的桌面,準備一盞檯燈跟吹球及鏡頭清潔工具就可以開工了

~~開始上課囉~~

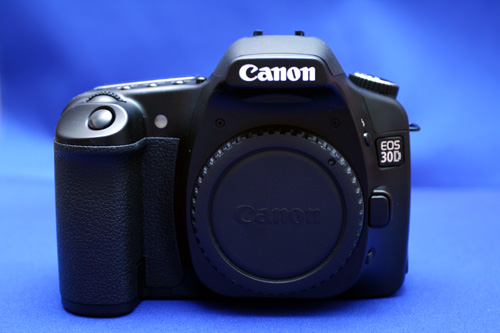

<圖1>這次的主角是30D

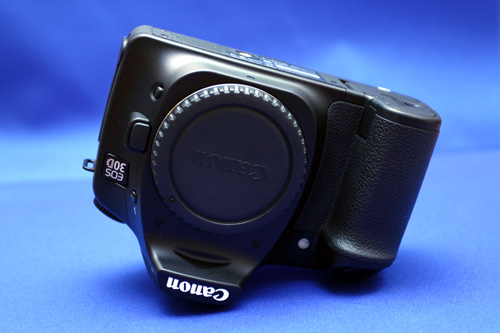

<圖2>將相機倒放

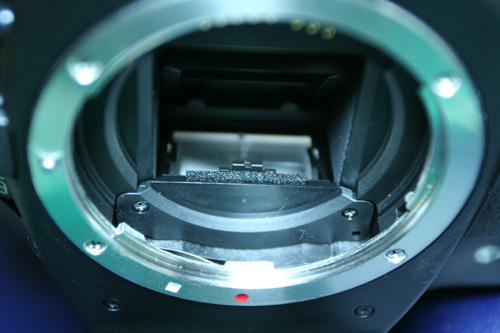

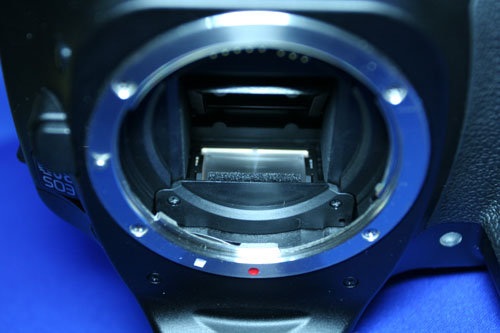

<圖3>打開機身蓋後往內側下方看就會看到對焦屏

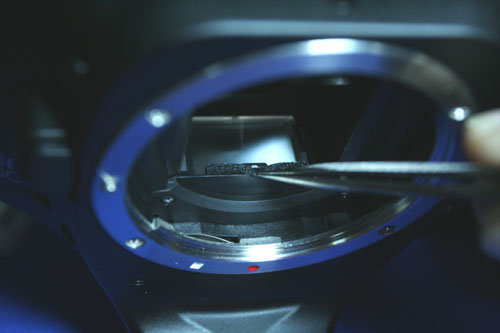

<圖4>用聶子將前面的一小片海綿翻開會看到一個小孔

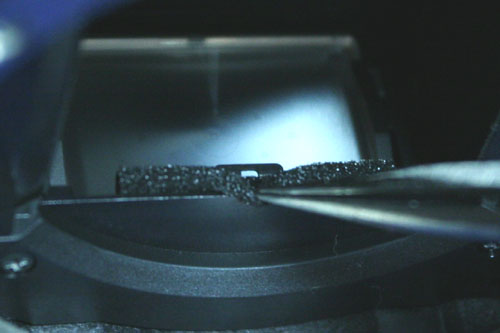

<圖5>這是放大圖,看清楚了吧!!

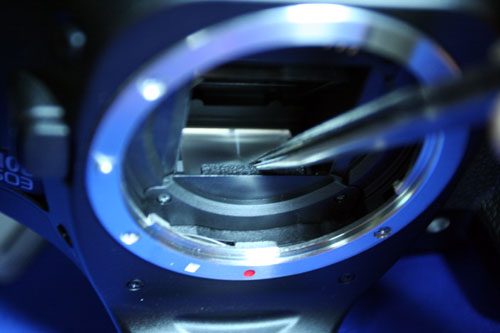

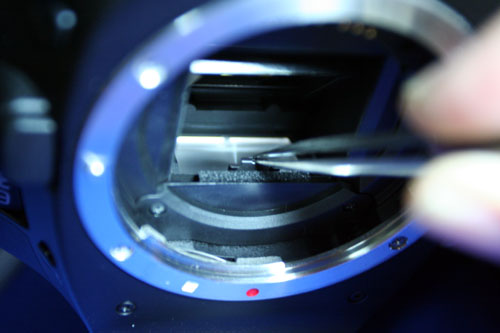

<圖6>用聶子的一端穿過小孔,並遵循先"朝下壓"再"往前推"彈簧片就可以輕鬆的拆下來了



<圖7>取出彈簧片

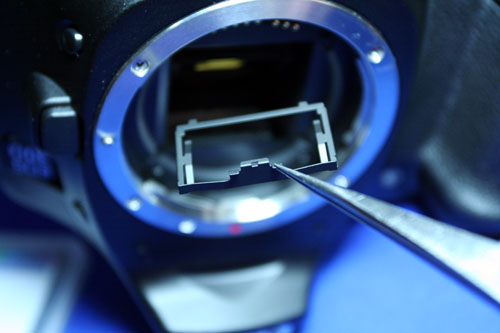

<圖8>小心的取出來,可別刮到反光鏡喔

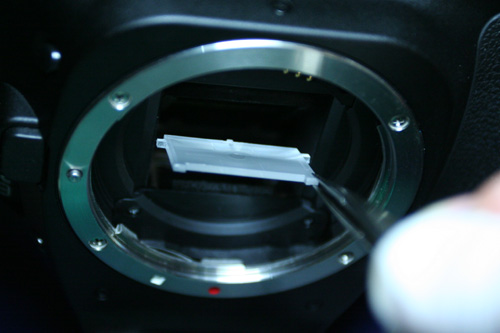

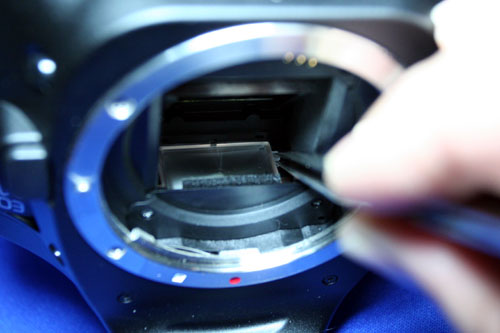

<圖9>接下來取出對焦屏,右撇子的話請夾對焦屏右側的耳朵較容易取出(可別夾對焦屏的表面喔,不然它就毀了)



<圖10>拿出來的原廠對焦屏記的趕快收好~

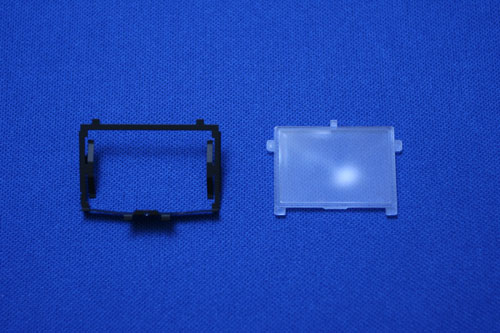

<圖11>您只需拿出這2個小東西就好了(裡面的銅片不用拿出來喔)

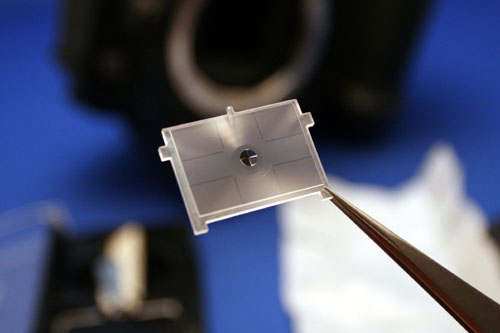

<圖12>接下來出場的主角就是小弟嘔心歷血之作 "九宮格十字裂像對焦屏"

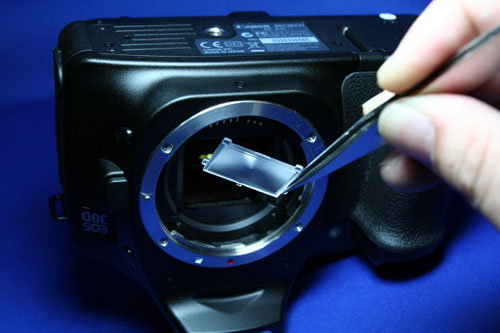

<圖13>要記的這個對焦屏要夾下面的腳裝回去會比較順手(像小弟現在夾的部位)裂像那個面是朝菱鏡方向(朝下面),千萬別裝反了喔~

30D的朋友請注意:少數早期出的30D的厚度與後期不同,如果您30D的序號大約在 074XXXXXXX 以前的(剛推出不久後就買的)要把相機內的銅片拿掉才能準焦,如果您序號是074X.....以下也可以在訂購的時候來信告知,我們會做配合早期30d厚度的對焦屏~

如果您有更精確的序號分隔點歡迎安裝過30D對焦屏的朋友來信回報~

ps:30d拿掉銅片對相機及觀景窗視覺不會有任何影響





<圖14>確定對焦屏已經裝好後再把彈簧片放回去,當做完<圖14>動作之後可以先倒著相機看觀景窗內的對焦屏有無在正中央,對到之後再執行<圖15>的動作

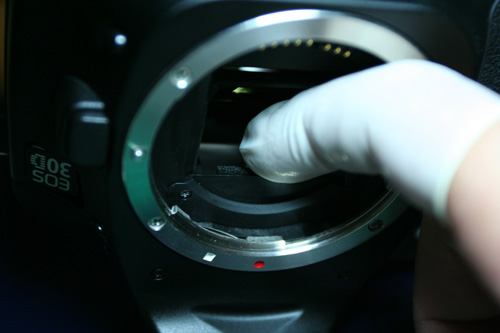

<圖15>然後用戴著指套的食指將彈簧片的卡筍的地方往下輕輕一壓,當您有感到"喀"的感覺後就是對焦屏已經被固定了



<圖16>裝好後再看看裝的位置正不正確,有沒有灰塵

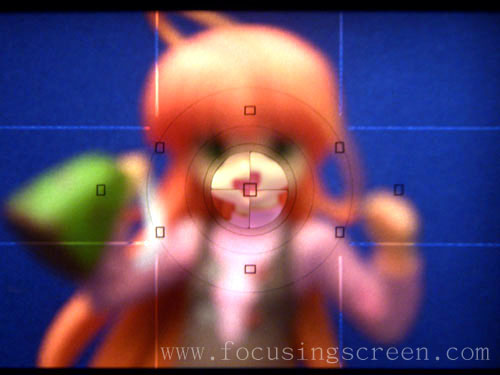

<圖17>裝上鏡頭試試,這次換小弟的對焦屏小麻豆出場

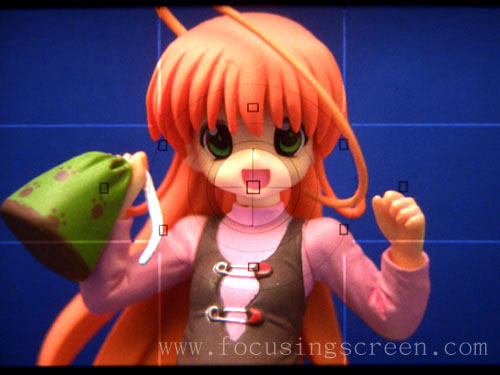

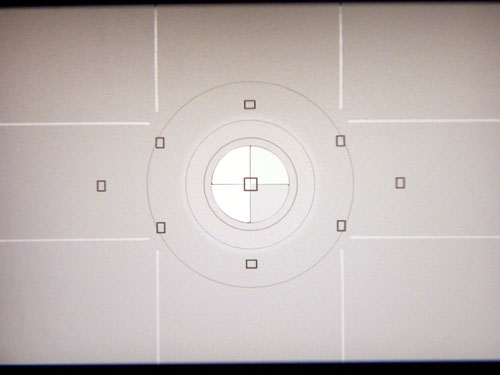

<圖18>合焦正確~~一部融合傳統與現代,手排+自排的數位相機正式改造完成



~~~下課~~~



PS:關於細部調校部分小弟的說明書上都有寫,所以這裡就不再贅述了

感謝士林的柯姓同好提供30D相機客串

本篇於2006/04/05做最後修改
